XC7Z100
產品型號
AX7Z100/ AX7Z100B產地
上海EAN碼
6971390271155價格
￥8299.00
XILINX ZYNQ7015 FPGA開發板 PCIE光纖 XC7Z015 AX7015B
Xilinx Zynq UltraScale+ MPSoC PCIe AI FPGA開發板 ZU19EG XCZU19EG Z19-P
AMD Versal AI Edge VE2302 自適應計算加速平臺開發板 VD100
Xilinx Zynq UltraScale+ MPSoC AI 智能 FPGA開發板 ZU2CG XUZU2CG AXU2CGB
Xilinx Zynq UltraScale+ MPSoC AI PCIe FPGA開發板 ZU4EV XCZU4EV AXU4EVB-P
購買須知：
該系列開發板有 AX7Z100 和 AX7Z100B 兩種，僅擴展板網口芯片不同，功能相同，
兩個型號會根據庫存隨機發貨，請根據二維碼標簽區分。
適用于 PCIe、視頻圖像處理、光纖/以太網通信等
雙核 ARM CORTEX-A9
PL 端 1GB+ PS 端 1GB
PCIe 2.0、光纖、千兆以太網、HDMI輸入輸出、MIPI攝像頭等接口
8GB eMMC FLASH，64MB QSPI FLASH
詳情.jpg "AX7Z100-官網詳情.jpg")
Linux內核：petalinux 4.9.0-Xilinx-v2017.4開發板所有配套資料均通過百度網盤提供，購買后，請聯系客服索取
基礎實驗
01. ZYNQ 簡介
02. Vivado 開發環境
03. 開發板硬件介紹
04. Verilog 基礎模塊介紹
05. PL 的 "Hello World" LED
06. Vivado下 PLL 實驗
07. FPGA 片內 RAM 讀寫測試
08. FPGA 片內 ROM 測試
09. FPGA 片內 FIFO 讀寫測試
10. Vivado 下按鍵實驗
11. 按鍵消抖實驗
12. PWM 呼吸燈實驗
13. RS232 實驗
14. RS422 實驗
15. RS485 實驗
16. PL 端 DDR3 讀寫測試
17. GTX 收發器誤碼率測試 IBERT
18. HDMI 輸出實驗
19. HDMI 直通 ILA 調試實驗
20. HDMI 字符顯示實驗
21. 7 寸液晶屏顯示實驗
22. AD7606 多通道波形顯示
23. AD9238 雙通道波形顯示
24. AD / DA 測試實驗
25. AD9767 雙通道正弦波顯示
26. GTX 光纖數據通信
27. GTX 光纖視頻圖像傳輸
SDK 實驗
01. 體驗 ARM，裸機輸出“ Hello World ”
02. PS 定時器中斷實驗
03. PS 端 EMIO 的使用
04. PL 端 AXI GPIO 的使用
05. 以太網實驗（ LWIP ）
06. 自定義IP實驗
07. PS 端 UART 讀寫控制
08. XADC 的使用
09. 雙核 AMP 的使用
10. ZYNQ下 使用 Free RTOS
11. PL 讀寫 PS 端 DDR 數據
12. BRAM 實現 PS 與 PL 數據交互
13. 使用 VDMA 驅動 HDMI 顯示
14. DMA 環通測試
15. DMA 使用之 DAC 波形發生器 (AN108)
16. DMA 使用之 ADC 示波器 AN108
17. DMA 使用之 ADC 示波器 AN9238
18. DMA 使用之 ADC 示波器 AN706
19. AN108 模塊 ADC 的 ScatterGather DMA 使用
20. AN9767 模塊 DA C的 Scatter Gather DMA 使用
21. OV5640 攝像頭采集顯示一
22. OV5640 攝像頭采集顯示二
23. 雙目攝像頭以太網傳輸
24. SD 卡讀寫操作 BMP 圖片顯示
25. SD 卡讀寫操作攝像頭抓拍
26. AN5641 模塊的MIPI采集顯示
27. 音頻模塊 AN831 錄音播放
28. 7 寸觸摸屏模塊的顯示
29. 7 寸觸摸屏 GUI 及觸摸控制
30. AN108 ADC 采集以太網傳輸
31. AN9238 ADC 采集以太網傳輸
32. AN706 ADC 采集以太網傳輸
33. UDP / TCP 遠程更新 QSPI Flash
34. PCIe 測試
35. PCIe 傳輸視頻到 HDMI 顯示
36. HDMI 視頻輸入到 PCIe 捕捉 顯示
37. Linux 下開發 PCIe
HLS 實驗
01. 初識 HLS
02. 狀態指示 led
03. 浮點協處理
04. 視頻彩條輸出
05. 視頻幀緩存管理
06. 視頻圖像縮放疊加
07. 視頻字符疊加
08. 圖像對比度調整
09. 攝像頭自動聚焦
10. 邊緣檢測
11. 角點檢測 FAST
12. 快速傅里葉變換 FFT
Linux 實驗
01. 安裝虛擬機和 Ubuntu 系統
02. Ubuntu 安裝 Linux 版 Vivado 軟件
03. Petalinux 工具安裝
04. NFS 服務軟件安裝
05. Petalinux 定制 Linux 系統
06. 使用 SDK 開發 Linux 程序
07. Linux 下 GPIO 實驗
08. Petalinux 下的 HDMI 顯示
09. 使用 Debian 8 桌面系統
10. 制作 QSPI Flash 啟動 Linux
11. QSPI 和 eMMC 啟動 Linux
12. QT 在 ZYNQ 上應用
13. OpenCV 應用 USB 攝像頭顯示
14. 雙目攝像頭模塊 Open CV 顯示
15. 觸摸屏模塊應用
16. AXI DMA 讀寫測試
17. AN9238 的 DMA ADC 波形顯示
18. AN706 的 DMA ADC 波形顯示
19. 自動運行 petalinux 應用程序
20. 附錄： Linux 常用命令
開發板
AN9767 套餐
AN706 套餐
AN9238 套餐
視頻套餐
豪華套餐
開發板
●
●
●
●
●
●
下載器
●
●
AN9767
●
●
AN706
●
●
AN9238
●
●
雙目攝像頭
●
●
7 寸屏
●
●
套餐配套模塊，點擊了解更多

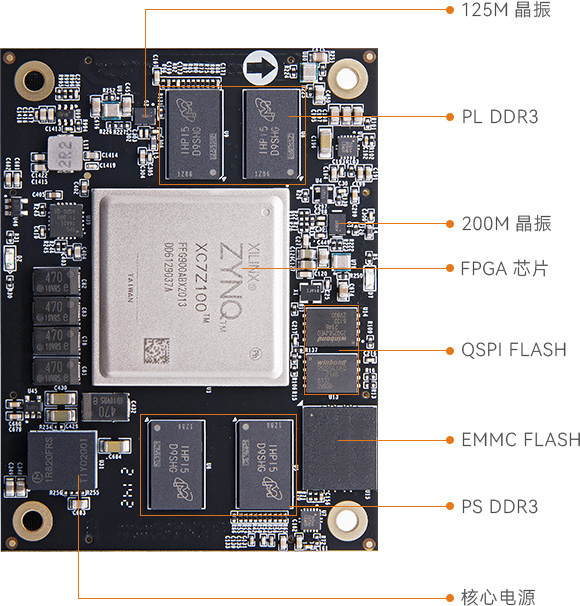

點擊上方圖片查看核心板詳情>>
開發板XC7Z100.jpg "官網開發板XC7Z100.jpg")
開發板
AX7Z100
FPGA 型號
XC7Z100-2FFG900I
內核 CPU
雙核 ARM Cortex-A9，主頻 800MHz
PL 端內存
1GB DDR3，數據速率 1600Mbps
PS 端內存
1GB DDR3，數據速率 1066Mbps
速度等級
-2
芯片級別
工業級
工作溫度
-40°C~85°C
邏輯單元數量
444k
查找表
277400
觸發器
554800
乘法器
2020
收發器
16 路，支持 PCIE Gen2 x8
Block RAM
25.6Mbit
MIO
37 個
PL IO 口
162 個
可調電壓 IO
96 個
LVDS 差分對
48 對
DDR3
4 片 512MB DDR3 共 2GB，32bit 總線，數據速率 1066Mbps
QSPI Flash
2 片 32MB QSPI FLASH 共 64MB，用作 FPGA 用戶數據存儲
EMMC Flash
8GB，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
收發器
16 路 GTX，每路高達 10.3125Gb/s，適合光纖和 PCIe 數據通信
光纖接口
4 路 SFP 高速光纖接口，每路的光纖數據通信接收和發送的速度高達 10.3125Gbps
PCIe 2.0 接口
PCIe 2.0 x8 高速數據傳輸接口，單通道通信速率高達 5Gb/s
以太網接口
2 路 1000M 以太網 RJ-45 接口，進行以太網數據交換
JTAG 口
10 針標準的 JTAG 口，用于 FPGA 程序的下載和調試
HDMI 輸入輸出
HDMI 視頻輸入輸出接口各 1 路，最高支持 1080P@60 Hz輸入輸出，支持 3D 輸出，不同格式的數據輸入
USB 2.0 接口
4 路 USB 2.0 接口，可連接鼠標、鍵盤等 USB 外設
USB 轉串口
1 路 USB Uart 接口，用于和電腦通信，用戶調試
晶振
1 個單端 33.3333MH z晶振提供給 PS 系統
1 個差分 200MHz 晶振提供給 PL 邏輯 DDR 參考時鐘
1 個差分 125MHz 晶振提供給 GTX 收發器參考時鐘
SD 卡座
1 路 Micro SD 卡座，存儲操作系統鏡像和文件系統
LED
9 個 LED 燈, 核心板上 2 個，底板上 7 個
按鍵
5 個按鍵，1 個復位按鍵， 4 個 PL 用戶按鍵
40 針擴展口
預留 1 個 40 針 2.54mm 間距的擴展口，外接 ALINX 各種模塊（ 雙目攝像頭，TFT LCD 屏，高速 AD 模塊等 ） 擴展口包含 5V 電源 1 路，3.3V 電源 2 路，地 3 路，IO 口 34 路
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流保護
FPGA 開發板
1 塊
USB 下載器
1 個
Mini USB 線
1 根
散熱風扇
1 個
12V 電源
1 個
讀卡器
1 個
TF 卡
1 個
PCIe 擋板
1 個
尺寸大小
核心板 80mmx 60mm，擴展板 215mmx 110mm
疊層數量
核心板 12 層 PCB 板設計
工業以太網、多路視頻傳輸、多路網絡和光纖通信及高速數據傳輸交換
每路的光纖數據通信接收和發送的速度高達 10Gb/s
板6-.jpg "AX7Z035-zynq-7000-FPGA開發板6-.jpg")
光纖收發器通信眼圖
滿足各種 PCIe 高速數據傳輸、視頻圖像處理需求
板7-.jpg "AX7Z035-zynq-7000-FPGA開發板7-.jpg")
PCIe 讀寫速度測試
板8-.jpg "AX7Z035-zynq-7000-FPGA開發板8-.jpg")
HDMI 視頻輸入到 PCIe 捕捉顯示
通過高低溫測試，F(xiàn)PGA 芯片內部溫度 -40℃ ~ 80℃
板9-.jpg "AX7Z035-zynq-7000-FPGA開發板9-.jpg")
安防、視頻圖像采集傳輸、數據處理、人像識別
板10-.jpg "AX7Z035-zynq-7000-FPGA開發板10-.jpg")
進行系統界面開發管理
板11-.jpg "AX7Z035-zynq-7000-FPGA開發板11-.jpg")
AN9767 / AN706 模塊上機展示圖
板_35.jpg "Xilinx Zynq UltraScale+ MPSoC FPGA開發板")
*信號源輸出的信號連接到 AN9767 模塊通過示波器顯示波形信號
*信號源輸出的信號連接到 AN706 模塊，運行系統進行波形數據繪制，通過開發板的 HDMI 接口顯示到顯示器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
