XCZU7EV
產品型號
ACU7EVC V2.0溫度等級
-40℃~85℃產地
上海EAN碼
6971390271872價格
￥8999.00Mali-400 MP2 GPU 及 16nm FinFET+ 可編程邏輯相結合 集成型 H.264/H.265 視頻編解碼器，編解碼達 4Kx 2K (60fps) 視頻是多媒體、汽車 ADAS、監控、AI 智能、云計算、高速數據交換存儲、及其它嵌入式視覺應用的理想選擇
四核 ARM CORTEX-A53+ 雙核 ARM CORTEX-R5
Mali?-400 MP2 GPU
PS 4GB DDR4+ PL 4GB DDR4
32GB eMMC FLASH/64MB QSPI FLASH

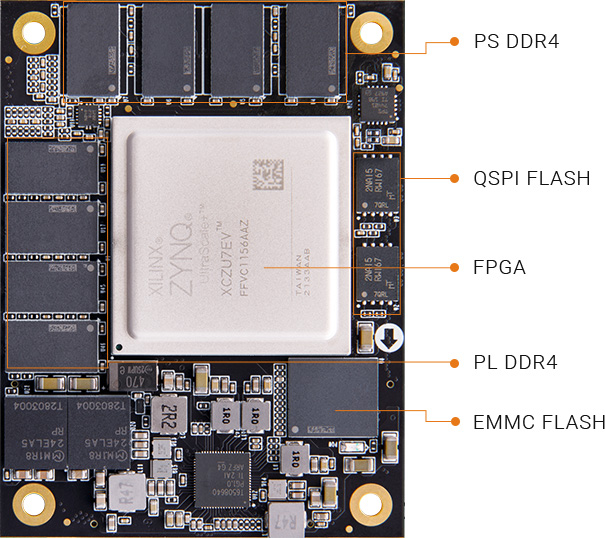

核心板
ACU7EVC
FPGA 型號
XCZU7EV-2FFVC1156I
芯片級別
速度等級 -2，工業級 -40°c~85°c
CPU
4x ARM Cortex?-A53，1.333GHz；雙核 Cortex?-R5，533MHz
GPU
Mali-400 MP2，677MHz
內存
PS 端 DDR4 4GB，64bit，2400Mbps
PL 端 DDR4 4GB，64bit，2400Mbps
QSPI FLASH
64MB
eMMC FLASH
32GB
PS 端高速連接
PCIe Gen2 x4，2 x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般連接
2x USB 2.0， 2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO
邏輯單元
504K
查找表
230.4K
觸發器
460.8K
全局時鐘
8
Total Block RAM
11Mb
Max. Distributed RAM (Mb)
6.2Mb
UltraRAM (Mb)
27Mb
DSP Slices
1728
視頻編解碼器
H.264/H.265
收發器
12.5Gb/s x16
PL PCI-Express
PCIE Gen3 x8
HD I/O
46 個
HP I/O
134 個
VCU
1 個 Video Codec Unit (VCU)，集成型 H.264/H.265 視頻編解碼器
QSPI Flash
2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用戶數據的存儲
eMMC Flash
1 片 32GB eMMC Flash，在 ZYNQ 系統使用中，可以作為系統大容量的存儲設備
擴展口
4 路 120Pin 0.5mm 間距擴展口，接松下高速工業級板對板連接器
晶振
1 個無源晶體為 PS 系統提供 32.768KHz 的 RTC 實時時鐘
1 個單端 33.333MHz 晶振，提供給 PS 系統時鐘輸入
1 個 200MHz 晶振的 PL 系統時鐘源，用于 DDR4 控制器的參考時鐘
輸入電壓
12V 供電
FPGA 核心板
1 塊
尺寸大小
80x 60x 7.1mm
合高
9.1mm
疊層數量
16 層，高質量 PCB 材質
智能識別檢測、圖像視頻處理、安防監控、機器視覺、火災監測、交通安全、智慧工地、智慧酒店、智慧農業、物聯網
車輛識別
紅外車輛識別
行人識別
室內人物識別
火災檢測
安全帽檢測
混凝土缺陷檢測
PCB缺陷檢測
搭配 Mali?-400 MP2 GPU、內存 64bit DDR4 超強組合
4x ARM Cortex-A53，1.333GHz；雙核 Cortex?-R5，533MHz；PS 端 4GB DDR4，64bit，數據速率 2400Mbps；PL 端 4GB DDR4，64bit，數據速率 2400Mbps
高清視頻理念設計
能夠同時編解碼達 4K x 2K (60fps) 視頻
提供原理圖、PCB 結構圖 (PDF)、封裝、參考設計等方便二次開發
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
