XCZU19EG
產品型號
Z19-M產地
上海價格
￥79999.00基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的異構設計，滿足高速數據傳輸、AI 邊緣計算，專業的高清 8K 視頻圖像采集處理需求，豐富 12G-SDI、DP、HDMI 視頻接口，100G 光纖接口，適用于工業和制造業、醫療內窺鏡和手術機器人、機器人開發、智慧城市、 安防等多領域解決方案
FPGA 器件
GPU
8 路雙向接口
AI 性能
HDMI 2.1 輸入輸出
光纖接口

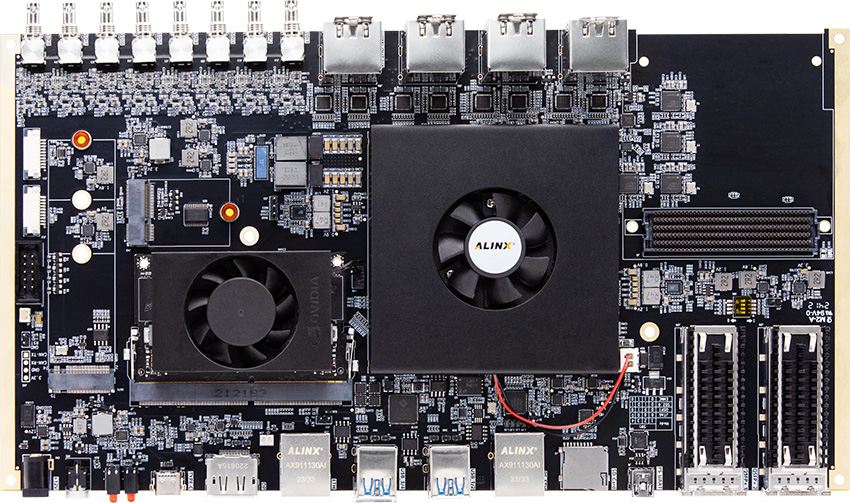

Zynq UltraScale+ MPSoC XCZU19EG 系統 PS 端和 PL 端分別配置 8GB DDR4 和 16GB DDR4, 32GB eMMC FLASH，128MB QSPI FLASH，2 路 100G光纖，8 路 12G-SDI，HDMI2.1 輸入輸出各 4 路，FMC HPC 接口等
PL 端 DDR4
PS 端 DDR4
QSPI Flash
eMMC Flash
Logic Cells
Flip-Flops
NVIDIA Jetson ORIN 系統提供 70/100 TOPS AI 性能，支持大規模訓練、開發和部署，M.2 SSD 高速存儲，DP 視頻輸出等功能
AI 性能
GPU 最大頻率
Arm Cortex-A78AE
CPU 最大頻率
Tensor Core NVIDIA Ampere 架構
基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的異構設計，滿足高速數據傳輸、AI 計算處理；高清視頻圖像采處理集、8K 高清視頻圖像顯示、3D 影像處理；同步左右眼視頻數據，同步精度 1 行；端到端延時 50 毫秒以內；熒光并支持 SDI/HDMI 接口等需求
基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的異 構架構設計，采用 YOLOX 目標識別算法，提供極高的檢測精度和速度，mAP 高達 0.9，識別速度達 50FPS。應用于半導體檢測、電子制造、光伏能源、鋰電池、裝配等領域。利用 NVIDIA Jetson Orin NX 對圖像信息進行處理和分析，能夠實現對目標物品的識別檢測、跟蹤、測量等多種功能。
FPGA 型號
XCZU19EG-2FFVC1760I
應用處理單元
四核 Arm Cortex-A53 MPCore，速率高達 1.3GHz
實時處理單元
雙核 Arm Cortex-R5F MPCore，速度高達 533Mhz
圖形處理單元
Arm Mali?-400 MP2，頻率高達 667MHz
邏輯單元
1,143K
觸發器
1045K
DSP slice
1,968
時鐘管理單元
11個
查找表
523K
Block RAM
34.6Mb
GTY16.3Gb/s
44
GTH 32.75Gb/s
28
UltraRAM
36.0Mb
Max. Distribut- ed RAM
9.8Mb
DDR4 SDRAM
PS 端 4 片 2GB DDR4 共 8GB; PL 端 8 片 2GB DDR4 共 16GB
eMMC FLASH
PS 端 1 片 32GB eMMC FLASH 存儲芯片，用戶存儲操作系統文件或者其他用戶數據
QSPI FLASH
2 片 64MB 的 QSPI FLASH 存儲芯片，可用作 ZYNQ 芯片的 Uboot 文件，系統文件和用戶數據的存儲
SDI 接口
8 路雙向 12G SDI，支持 SD/HD/3G/6G/12G SDI 速率，最高支持 4K/60 幀視頻輸入或者輸出
千兆以太網
1 路千兆以太網接口，連接到 FPGA 的 PS 端
Uart 接口
2 個 Uart 接口，1 路可進行串口數據通信，1 路可用于連接串口屏等外設
HDMI 2.1 接口
4 路 HDMI 2.1 視頻輸出接口，最高支持 8K@60Hz 輸出
4 路 HDMI 2.1 視頻輸入接口，最高支持 8K@60Hz 輸入，支持不同格式的數據輸入
ORIN 連接接口
ZYNQ UltraScale+ 芯片跟 NVIDIA 的 ORIN 模塊的硬件連接接口有 1 路 PCIE3.0 x4 和 2 路 MIPI x4Lane 的接口
光纖接口
2 路 QSFP28 100G 光纖接口，每路光纖接口總體數據速率為 100Gbps
Micro SD 卡座
1 路 Micro SD 卡座，用于 MPSOC 存儲操作系統鏡像和文件系統
FMC 擴展口
1 個標準的 FMC HPC 擴展口，符合標準雙寬度 FMC 標準。可以外接 ALINX 各種 FMC 模塊（HDMI 輸入輸出模塊，雙目攝像頭模塊，高速 AD 模塊等）
JTAG 調試口
1 個 10Pin 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試， 用戶可以通過下載器對 ZU19EG 系統進行調試和下載
型號
Jetson Orin NX 8GB（需單獨購買）
Jetson Orin NX 16GB（需單獨購買）
AI 性能
70 TOPS
100 TOPS
GPU
搭載 32 個 Tensor Core 的 1024 核 NVIDIA Ampere 架構 GPU
GPU 最大頻率
765 MHz
918 MHz
CPU
6 核 Arm Cortex-A78AE v8.2 64 位 CPU 1.5MB L2 + 4MB L3
8 核 Arm Cortex-A78AE v8.2 64 位 CPU 2MB L2 + 4MB L3
CPU 最大頻率
2 GHz
2 GHz
DL 加速器
1x NVDLA v2
2x NVDLA v2
DLA 最大頻率
614 MHz
614 MHz
視覺加速器
1x PVA v2
1x PVA v2
顯存
8GB 128 位 LPDDR5 102.4GB/s
16GB 128 位 LPDDR5 102.4GB/s
視頻編碼
1x 4K60 (H.265); 3x 4K30 (H.265 6x 1080p60 (H.265); 12x 1080p30 (H.265)
視頻解碼
1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30 (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265)
功率
10 瓦 - 20 瓦
10 瓦 - 25 瓦
M.2 SSD 接口
1 個 PCIE (x2) Gen4 標準的 M.2 接口，用于連接 NVME 的 SSD 固態硬盤，ORIN 的數據和系統文件存儲于 SSD 里
M.2 WIFI/BT
M.2 KEY-E 的連接器，預留用于連接器 WIFI/BT 模塊，接口包含 PCIEx1，USB2.0，UART，I2S 和 I2C 等信號
DP 顯示接口
支持 DP 視頻輸出，開發板 1 路 DisplayPort 輸出顯示接口跟 Jetson Orin NX 模塊連接，用于視頻圖像的顯示。 接口支持 VESA DisplayPort V1.2 和 eDP V1.4 輸出標準
USB3.0 接口
4 個 USB3.0 Type A 接口，支持 HOST 工作模式，
1 個 USB3.0 Type C 接口，支持 HOST、SLAVE、OTG 工作模式
千兆以太網
擴展了 1 路千兆以太網接口，模塊輸出的 MDI 信號直接連接到 RJ45 連接器
輸入電壓
+12V 電壓輸入
供電
12V/5A 供電
輸入電流
5A 最大電流
FPGA 開發板
1 塊
USB 下載器
1 個
Mini USB 線
1 根
散熱風扇
1 個
12V 電源
1 個
讀卡器
1 個
TF 卡
1 個
尺寸大小
280mm x 163mm
疊層數量
擴展板 18 層 PCB 設計，預留獨立電源層和 GND 層
擴展板結構尺寸圖
適用于半導體檢測、工業和制造業、醫療內窺鏡和手術機器人、機器人開發、智慧城市、 安防等多領域解決方案
半導體光學檢測
協作機器人
手術機器人
醫療內窺鏡
安防和工業互聯網
智能交通和電力
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
