XCKU115
產品型號
AXKU115產地
上海價格
￥34999.00
ALINX AMD Virtex UltraScale+ FPGA 超高端開發板 XCVU13P PCIe 3.0 FMC+ AXVU13P
ALINX AMD Virtex UltraScale+ FPGA 超高端開發板 XCVU13P FMC+ AXVU13F
XILINX Kintex7 光纖 PCIE FMC LPC FPGA開發板7K325 XC7K325 黑金 ALINX AX7325B
Xilinx Kintex UltraScale+ FPGA 開發板 PCIe3.0 GTY KU15P XCKU15P AXKU15
Xilinx Artix7 FPGA開發板 PCIE XC7A200T AX7203

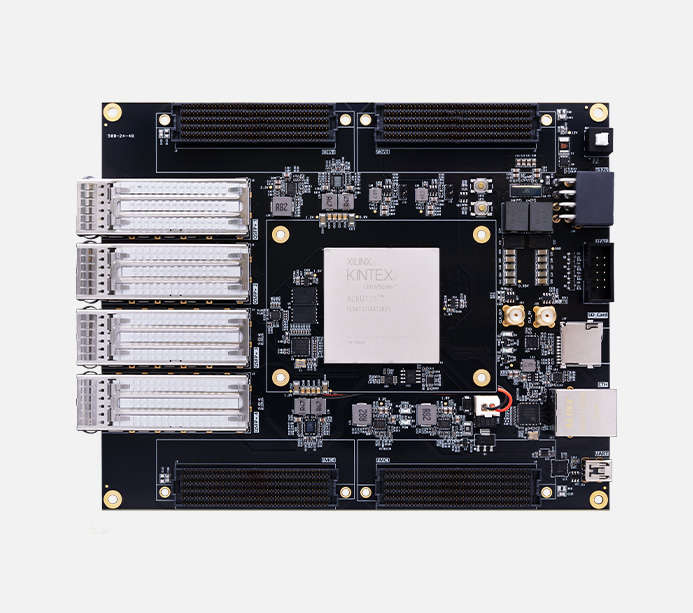

AXKU115 開發板是一款基于 AMD KINTEX UltraScale 架構的專業級 FPGA 開發平臺，適用于高速數據傳輸交換、數據存儲、視頻傳輸處理及工業控制等多種應用場景
高性能芯片
Logic Cells
Flip-Flops
可擴展、模塊化
高速數據傳輸口
1路
XCKU115 芯片擁有高速邏輯處理能力、大容量存儲、高性能 DSP 處理單元、高速串行收發器、靈活的 I/O 接口和強大的 PCIe 支持等優勢
LUTs
DSP Slices
QSPI FLASH
GTH
AXKU115 有 4 路 FMC HPC 擴展口, 提供了 224 對差分 IO 信號和 64 對 16.3G 的高速 GTH 收發器, 可以外接 ALINX 的各種 FMC 模塊（HDMI輸入輸出模塊，雙目攝像頭模塊，高速AD模塊等）
模塊化設計
高吞吐量與速率
高速低延遲?
簡化設計和降低功耗
接口/信號標準化
可靠耐用
4 路 QSFP+ 接口支持單路 40Gbps 傳輸速率，總帶寬可達 160Gbps， 滿足數據中心、HPC 等場景對大規模數據吞吐的需求?
芯片型號
XCKU115-2FLVA1517I
Logic Cells
1451K
觸發器(FF)
1326K
LUTs
663K
Block RAM
75.9 Mb
DSP Slices
1920
PCIe Gen3 x8
6
GTH 收發器
64個，16.3Gb/s max
速度等級
-2
溫度等級
工業級
QSPI Flash
2 片 64MB 的 QSPI FLASH 存儲芯片，可用作 FPGA 芯片配置文件 和用戶數據的存儲
時鐘配置
板載一個 200Mhz 的差分晶振 ，給 FPGA 系統提供穩定的時鐘源
板載一個 156.25Mhz 的差分晶振 ，給光纖提供參考時鐘

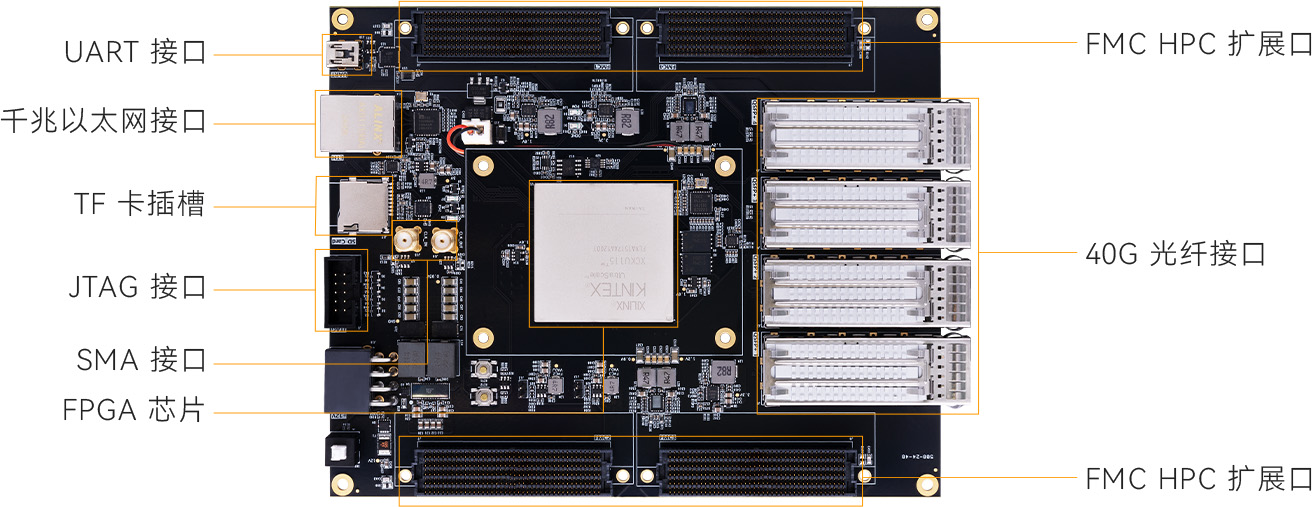

40G 光纖接口
4 個 QSFP28 光纖接口提供獨立的發送和接收通道，單通道數據速率 40Gbps
以太網接口
1 路 10/100M/1000M 以太網 RJ45 接口，用于和電腦或其它網絡 設備進行以太網數據交換
FMC 擴展口
4 路標準的FMC HPC擴展口外接各種FMC模塊（如HDMI輸入輸出模塊、雙目攝像頭模塊、高速AD模塊等）
USB轉串口
1 路 Uart 轉 USB 接口， 用于和電腦通信，方便用戶調試
SMA接口
2 路 SMA 外接接口,引腳連接上收發器上，用于外接高速的輸入 輸出信號
SD卡槽
1個Micro型的SD卡接口，以提供用戶訪問SD卡存儲器，用于 存儲圖片，音樂或者其他用戶數據文件
JTAG調試口
1 路10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試
溫度傳感器
1 片溫度傳感器芯片 LM75，用于檢測板子周圍環境的溫度
EEPROM
板載一片 EEPROM，用于 IIC 總線的通信和存儲一些客戶自定義信息
LED燈
4 個發光二極管 LED，1 個電源指示燈；1 個 DONE 配置指示燈； 2 個用戶指示燈
按鍵
2 個用戶按鍵， 連接到 FPGA 的普通 IO
輸入電壓
+12V 電壓輸入
供電
12V/3A 供電
輸入電流
3A 最大電流
FPGA 開發板
1 塊
USB 下載器
1 個
Mini USB 線
1 根
散熱風扇
1 個
12V 電源
1 個
尺寸大小
177mm x 143mm
疊層數量
擴展板 16 層 PCB 設計，預留獨立電源層和 GND 層
擴展板結構尺寸圖
AXKU115 開發板基于 Xilinx KINTEX UltraScale 架構的高性能 FPGA 開發平臺，其豐富的接口和強大的處理能力使其適用于多種應用場景
星雷達系統.jpg "衛星雷達系統.jpg")
衛星雷達系統
據中心計算存儲加速.jpg "數據中心計算存儲加速.jpg")
數據中心計算存儲加速
自動化與物聯網.jpg "工業自動化與物聯網.jpg")
工業自動化與物聯網
8K/4K高清視頻處理
療超聲成像.jpg "醫療超聲成像.jpg")
醫療超聲成像
絡優化.jpg "5G 通信與網絡優化.jpg")
5G 通信與網絡優化
